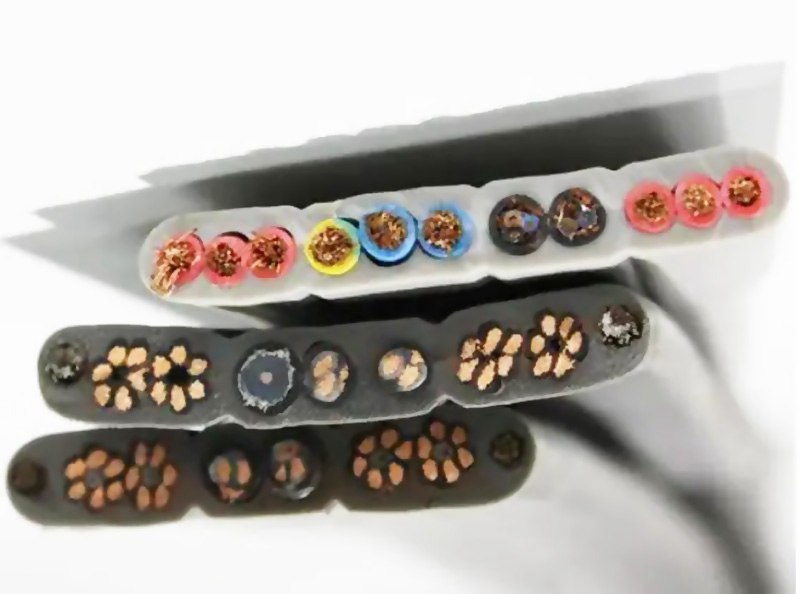

YZB YZWB扁平橡套电缆是什么？
YZB,YZWB橡套扁形软电缆
橡套扁平电缆规范有哪些
AVR：铜芯聚氯乙烯绝缘设备（A）用软（R）电线
RV：软铜导体无护套电缆
AVRB ：铜芯聚氯乙烯绝缘扁形设备用软电线
RVB：软铜导体扁形无护套电缆
RVS：铜芯聚氯乙烯绝缘绞型（S）衔接用软电线
RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表明聚氯乙烯绝缘，后一个V表明聚氯乙烯护套）
AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套设备用软电缆
电缆品种：电线电力电缆高压电缆架空电缆橡套电缆操控电缆电缆规范类型：有单芯、多芯依照截面积：分0.5，1，1.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300mm2 等
1.1 简介
橡套软电缆适用于沟通额外电压Uo/U为４５０／７５０Ｖ及以下动力、家用电器及各种移动式电气设备和东西；
橡皮绝缘固定敷设电线适用于沟通额外电压Uo/U为300/500Ｖ及以下的电气设备及照明设备固定敷设等场合；
橡皮作为电气绝缘资料运用于电线电缆职业之中，已有非常长远的前史，它具有相当好的弹性、柔软性、耐水性、较高的机械功能以及杰出的电气绝缘功能，特别是近年来开发的多种合成橡胶制成的橡皮，更具有耐油性及不延燃功能，为其它资料难以代替的电线电缆绝缘资料，至今仍广泛的运用于低电压，需求频频移动，要求柔软的场合。
我厂出产的额外电压４５０／７５０Ｖ及以下橡皮绝缘软电缆、300/500Ｖ及以下橡皮绝缘电线及软线是依照中华人民共和国国家规范GB5013.1～5013.7—2008和机械职业规范JB8435.1～8735.3—2011以及JB1601-93规划制作的。
1.2橡皮绝缘软电缆、橡皮绝缘电线的技能特性
1.2.1额外电压
额外电压是电缆（线）规划和进行电性实验用的基准电压，用Uo/U表明，单位为V。
Uo为任一绝缘导体和“地”（周围介质）之间的电压有效值，U为多芯电缆（线）或单芯电缆（线）体系任何两相导体之间的电压有效值。
在沟通体系中，电缆（线）的额外电压应至少等于电缆（线）的体系的标称电压。
在直流体系中，该体系的规范电压应不大于电缆（线）额外电压的1.5倍。
假如电缆（线）额外电压至少等于体系的规范电压，则该电缆（线）能在高于额外电压１０％的作业电压下运用。
1 .3运用特性
1.3.1橡皮绝缘软电缆的长时间答应作业温度应不超越60°C。
1.3.2“Ｗ”型派生电缆具有耐气候和必定的耐油功能，适宜于野外或触摸油污的场合运用。
2 橡皮绝缘软电缆、橡皮绝缘固定敷设电线主要用途
2.1橡皮绝缘固定敷设电线的类型、称号、电压等级、芯数、截面规模、选用规范及主要用途表
|
序号 |
型 号 |
额外电压 |
截面mm2 |
芯数 |
选用规范 |
主要用途 |
|
1 |
BXF |
300/500 |
0.75~240 |
1 |
JB1601-1993 |
用于衔接沟通额外电压Uo/U为300/500V及以下电气设备及照明设备用固定敷设场合,适宜于户内明敷和野外特别是冰冷区域敷设。 |
|
2 |
BLXF |
2.5~240 |
1 |
JB1601-1993 |
||
|
3 |
BXY |
0.75~240 |
1 |
JB1601-1993 |
用于衔接沟通额外电压Uo/U为300/500V及以下电气设备及照明设备用固定敷设场合,适宜于户内穿管和野外特别是冰冷区域 |
|
|
4 |
BLXY |
2.5~240 |
1 |
JB1601-1993 |
2.2橡皮绝缘软电缆及橡皮绝缘电焊机电缆的主要用途表
|
序号 |
产品称号 |
型 号 |
主要用途 |
|
1 |
轻型橡套软电缆 |
YQ |
用于轻型移动电器设备和东西 |
|
2 |
轻型橡套软电缆 |
YQW |
用于轻型移动电器设备和东西。电缆具有耐气候和必定的耐油功能，适宜于野外或触摸油污的场合运用。 |
|
3 |
一般强度橡套软线 |
60245IEC53(YZ) |
用于各种电器设备和东西。 |
|
4 |
中型橡套软电缆 |
YZ |
|
|
5 |
中型橡套扁形软电缆 |
YZB |
|
|
6 |
一般氯丁橡套软线 |
60245IEC57(YZW) |
用于各种电器设备和东西。电缆具有耐气候和必定的耐油功能，适宜于野外或触摸油污的场合运用。 |
|
7 |
中型橡套软电缆 |
YZW |
|
|
8 |
中型橡套扁形软电缆 |
YZWB |
|
|
9 |
重型橡套软电缆 |
YC |
用于各种电器设备，能接受较大机械外力作用。 |
|
10 |
重型氯丁橡套软电缆 |
60245IEC66(YCW) |
用于各种移动电器设备，能接受较大机械外力作用。电缆具有耐气候和必定的耐油功能，适宜于野外或触摸油污的场合运用。 |
|
11 |
重型橡套软电缆 |
YCW |
|
|
12 |
橡套电焊机电缆 |
60245IEC81(YH) |
适用于二次侧对地电压沟通不超越200V和脉动直流峰值400V电焊机用二次侧接线及衔接电焊钳用。 |
|
13 |
氯丁橡套电焊机电缆 |
60245IEC82(YHF) |
适用于二次侧对地电压不超越200V和脉动直流峰值400V电焊机用二次侧接线及衔接电焊钳用。电缆具有耐气候和必定的耐油功能，适宜于野外和触摸油污的场合运用。 |
3橡皮绝缘软电缆及橡皮绝缘电焊机电缆的的额外电压、芯数、截面规模、选用规范
|
序号 |
产品称号 |
型 号 |
额外电压V
|
芯数 |
标称截面mm2 |
选用规范 |
|
1 |
轻型橡套软电缆 |
YQ |
300/300 |
2～3 |
0.3；0.5 |
JB8735.2 |
|
2 |
轻型橡套软电缆 |
YQW |
300/300 |
2～3 |
0.3；0.5 |
JB8735.2 |
|
3 |
一般强度橡套软线 |
60245IEC53(YZ) |
300/500 |
2～5 |
0.75~2.5 |
GB/T5013.4 |
|
4 |
一般氯丁橡套软线 |
60245IEC57(YZW) |
300/500 |
2～5 |
0.75~2.5 |
GB/T5013.4 |
|
5 |
中型橡套软电缆 |
YZ |
300/500 |
2～5 |
4；6 |
JB8735.2 |
|
4、3+1 |
1.5~6 |
|||||
|
6 |
0.75~6 |
|||||
|
6 |
中型氯丁橡套软电缆 |
YZW |
300/500 |
2～5 |
4；6 |
JB8735.2 |
|
4、3+1 |
1.5~6 |
|||||
|
6 |
0.75~6 |
|||||
|
7 |
中型橡套扁形软电缆 |
YZB |
300/500 |
2～6 |
0.75~6 |
JB8735.2 |
|
8 |
中型氯丁橡套扁形软电缆 |
YZWB |
300/500 |
2～6 |
0.75~6 |
JB8735.2 |
|
9 |
重型橡套软电缆 |
YC |
450/750 |
1 |
1.5~400 |
JB8735.2 |
|
2 |
1.5~95 |
|||||
|
3～4 |
1.5~150 |
|||||
|
5 |
1.5~25 |
|||||
|
4、3+1 |
2.5~150 |
|||||
|
10 |
重型氯丁橡套软电缆 |
60245IEC66(YCW) |
450/750 |
1 |
1.5~400 |
GB/T5013.4 |
|
2 |
1~25 |
|||||
|
3 |
1~95 |
|||||
|
4 |
1~150 |
|||||
|
5 |
1~25 |
|||||
|
11 |
重型氯丁橡套软电缆 |
YCW |
450/750 |
2 |
35~95 |
JB8735.2 |
|
3 |
120~150 |
|||||
|
4、3+1 |
2.5~150 |
|||||
|
12 |
橡套电焊机电缆 |
60245IEC81(YH) |
－ |
1 |
16~95 |
GB/T5013.6 |
|
13 |
氯丁橡套电焊机电缆 |
60245IEC82(YHF) |
－ |
1 |
16~95 |
GB/T5013.6 |
