最大载流量=电缆断面积(mm2)×这种电缆原料的答应最大电流密度(A/mm2)

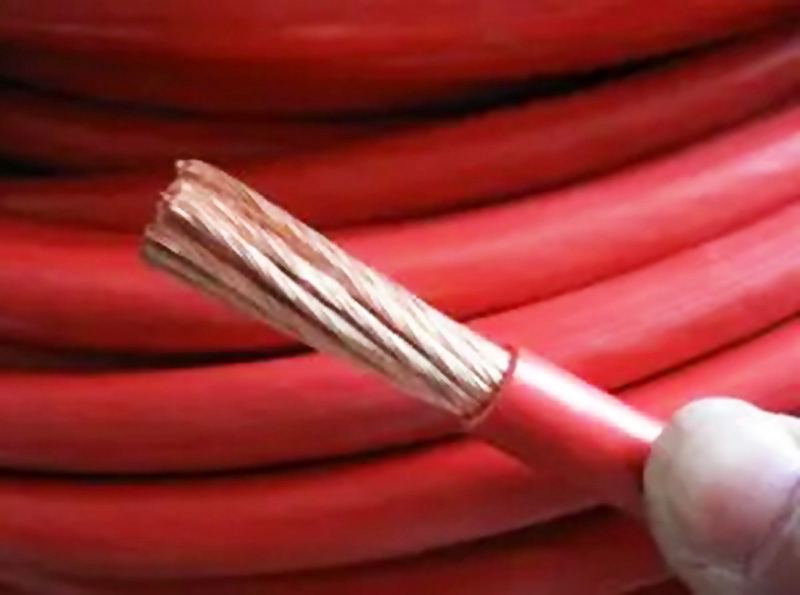

一般铜导线载流量
导线的安全载流量是依据所答应的线芯最高温度、冷却条件、敷设条件来确认的。一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
如:2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A
4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A
核算铜导线截面积
运用铜导线的安全载流量的推荐值5~8A/mm2,核算出所选取铜导线截面积S的上下规模:
S==0.125I~0.2I(mm2)
S-----铜导线截面积(mm2)
I-----负载电流(A)
功率核算
一般负载(也能够成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种是电理性负载。
关于电阻性负载的核算公式:P=UI
关于日光灯负载的核算公式:P=UIcosф,其间日光灯负载的功率因数cosф=0.5。
不同电理性负载功率因数不同,一致核算家庭用电器时能够将功率因数cosф取0.8。
也就是说假如一个家庭一切用电器加上总功率为6000瓦,则最大电流是
I=P/Ucosф=6000/220*0.8=34(A)
可是,一般情况下,家里的电器不可能一起运用,所以加上一个共用系数,共用系数一般0.5。所以,上面的核算应该改写成
I=P*共用系数/Ucosф=6000*0.5/220*0.8=17(A)
留意:
电压有三相供电和单相供电,也就是说电压有380V和220V之分,那么你有必要确认是三相供电仍是单相供电,由于核算方法不一样。
①假如是单相供电,则有:电流=额定功率/电压(220V)得出电流后,依据敷设方法、环境、温度等外部要素,查电缆载流量表选出适宜的电缆。
②假如是三项供电,则有:电流=额定功率/电压(380V)/1.732/功率因数,得出电流后,依据敷设方法、环境、温度等外部要素,查电缆载流量表选出适宜的电缆。
